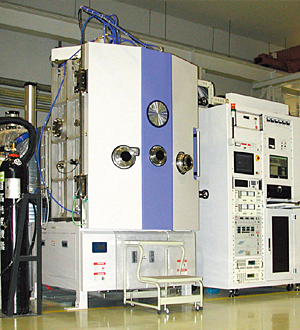

OTFC-1100

特征

真空室尺寸：Φ600-1800mm

60點/80點式光學膜厚監控

使用均勻分布的高離子電流密度的離子源

搭載雙電子槍?zhuān)帱c(diǎn)和環型坩堝可鍍100層以上

利用自動蒸鍍控制系統實現全自動蒸鍍過程

工件架可選擇鐘罩式或行星式

排氣系統可選擇擴散泵+低溫冷凝器(POLYCOLD)或冷凝泵

規格

設備名稱 OTFC-1100CBI/DBI

真空室 SUS304, φ1100mm×1520mm (H)

工件架 φ950mm

工件架轉速 10rpm to 50rpm(可變)

光學膜厚控制 HOM2-R-VIS350A光學膜厚監控儀
波長范圍:350nm to 1100nm
反射式/透射式可選

水晶式膜厚計 XTC/3+6點式水晶傳感器

蒸發源 電子槍2套

離子源 17cmRF離子源

排氣系統 機械泵+2個擴散泵+Polycold（或2個冷凝泵）

性能

達到壓力 7.0×10-5Pa以下

排氣時間 15分（大氣壓～1.3×10-3Pa）

基板溫度 最高：350℃

工作條件

設備尺寸 約5000mm(W)×6000mm(D)×3300mm(H)

電源 3相,200v,50/60Hz, 約100KVA

水流量 120升/分以上

空氣壓力 0.5MPa以上

重量 約7200kg
