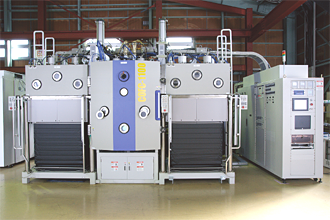

連續式光學薄膜形成裝置

COFC-1300

COFC-1300是由三個腔體組成的連續式光學薄膜鍍膜，可不破壞真空的情況下搬運工件，以實現連續大量生產光學濾光片。

特征
無振動傘架搬運系統
中心旋轉系統可提高旋轉精度并抑制顆粒產生
轉速為20rpm，以改善膜厚控制能力
12點式高精度光學測厚監控儀
水晶微平衡監控儀（最多80個監測點）
裝載射頻離子源以實現高品質復雜薄膜
自動傘架安裝系統（可選自動裝載搬運系統，可選額外真空室）
規格
真空腔體（3腔體式） 上片腔體+蒸鍍腔體+下片腔體
（可選上片/下片式）
真空上片/下片腔體（2腔體） 304不銹鋼，
約1500mm (長) × 1500mm (深) × 1560mm (高)
蒸鍍腔體（2個門閥） 304不銹鋼，
約1500mm (長) × 1500mm (深) × 1560mm (高)
極限真空壓力 ≤1.5 × 10-4 Pa
連續鍍膜的極限真空時間 ≤5 - 10分鐘 (7.0 × 10-3 Pa)
基板傘架 直徑1200 mm
旋轉速度 5 - 20 rpm
蒸發源（2個蒸發源） 電子槍（帶自動進料系統）
射頻離子源 直徑17cm
工作條件
電源要求 3相+G, 200V ± 5％、約140kVA、50/60Hz
冷卻水流量 三個進水口≥200升/分鐘
重量 約25000 kg
