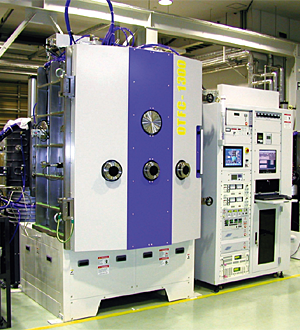

OTFC-1300

特征

真空室尺寸：Φ600-1800mm

60點/80點式光學膜厚監控

使用均勻分布的高離子電流密度的離子源

搭載雙電子槍，多點和環型坩堝可鍍100層以上

利用自動蒸鍍控制系統實現全自動蒸鍍過程

工件架可選擇鐘罩式或行星式

排氣系統可選擇擴散泵+低溫冷凝器(POLYCOLD)或冷凝泵

規格

設備名稱 OTFC-1300CBI/DBI

真空室 SUS304, φ1300mm×1610mm (H)

工件架 φ1130mm

工件架轉速 10rpm to 50rpm(可變)

光學膜厚控制 HOM2-R-VIS350A光學膜厚監控儀
波長范圍：350nm to 1100nm
反射式/透射式

水晶式膜厚計 XTC/3+6點式水晶傳感器

蒸發源 電子槍2套

離子源 17cmRF離子源

排氣系統 機械泵+2個擴散泵+Polycold（或2個冷凝泵）

達到壓力 7.0×10-5 Pa 以下

排氣時間 15分（大氣壓～1.3×10-3 Pa)

基板溫度 最高：350℃

工作條件

設備尺寸 約5000mm(W)×6500mm(D)×3500mm(H)

電源 3相,200v,50/60Hz, 約104KVA

水流量 140升/分以上

空氣壓力 0.5MPa以上

重量 約8500kg
