離子源

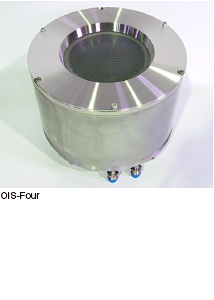

OIS-Four
OIS-Four是光馳自行開發的離子輔助蒸度高性能射頻（RF）離子源，適于在高速率下的離子束輔助沉積（IAD）及清洗。柵網口徑雖然只有10CM，但是設計上充分考慮到高電流密度，均一性，搭載在光馳的成膜設備OTFC-600,OTFC-900進行工件架的全面照射，適于各種光學濾光片的中規模量產，試制，研究開發。
- 特征
-
同使用燈絲型的離子源比較，壽命長，污染少。
-
高離子電流密度和均勻分布，照射面積能達到Ф800mm以上
-
動作安定性高，能長時間運轉
- 規格
- 尺寸 φ 224mm ×143mm (H)
- 柵網尺寸 Ф 10cm(Molybdenum制3枚)
- 離子束電壓 100V～1500V
- 離子束電流 500mA(max)
- Acc電壓 100V～1000V
- RF功率 600W(max)
- 氣體流量 25sccm～35sccm（氬氣）10sccm～20sccm（氬氣）
- 使用壓力 5.0 ×10-2 Pa
- 水冷方式 RF線圈和本體
- 中和器規格
- 尺寸 φ 6cm × 8cm
- 發射電流 1500mA(max)
- RF功率 150W(max)
- 氣體流量 5sccm～8sccm（氬氣）
